產品名稱：  溫濕度控制儀

產品型號：  AX－YJ－4

武漢安新捷達科技有限公司

WUHAN ANXINJIEDA TECH CO.,LTD.

武漢市洪山區雄楚大道438號

TEL／FAX：027-50732250    13296669865

產品說明書>

溫濕度控制儀說明書

型號:AX-YJ-4

一、儀表使用技術參數：

二、產品特點：

1、采用原裝瑞士進口的高精度溫濕度傳感器芯片，能準確采集溫濕度數據。

2、自動數據據存儲功能（USB數據提取端口），通過U盤可自動提取數據。 每?jī)蓚€(gè)小時自動存一次數據，存儲數據容量長達一年半工作記錄數據。

3、USB讀出數據，數據可用U盤拷出，文件為txt文本格式，可直接打印，方便后期處理。

4、大液晶屏顯示溫濕度，四通道溫濕度同時顯示（每路包括溫度和濕度兩個信號）。

5、傳感器測量距離可長達幾百米。

6、萬年歷功能，關機時時鐘自動運行，以確保系統更準確控制。

7、一和三路信號具有全自動控制輸出功能  (加熱、制冷、加濕、抽濕、空調)。

8、溫度濕度輸出控制都有轉換間隔控制，防止繼電器頻繁動作。

9、參數設置具有密碼保護功能，防止隨意改動工作參數。

三、 工作界面：

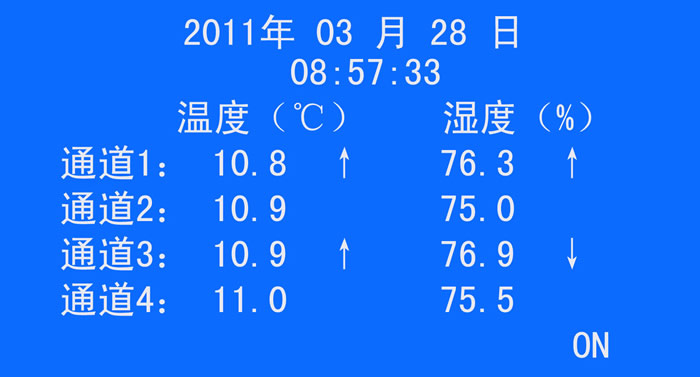

圖1 工作界面

工作界面顯示時間和4路溫濕度值，通道1和通道3后面的箭頭表示控制輸出，若為“↑”表示加熱（對于溫度）或者加濕（對于濕度），若為“↓”表示制冷（對于溫度）或者抽濕（對于濕度），若為“||”，或者為空，表示沒有輸出信號。若為“▲”表示空調化霜，右下角的“ON”表示允許信號輸出，若為“OFF”表示關閉全部輸出信號。

1、設置界面

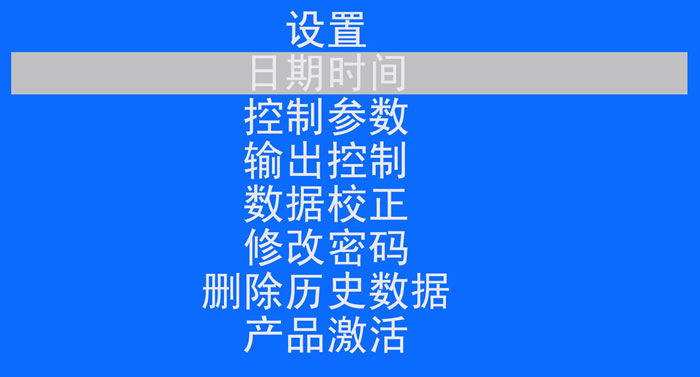

圖2 設置界面

可以按“↑”、“↓”鍵上下選擇，按“確定”鍵進入各個子菜單

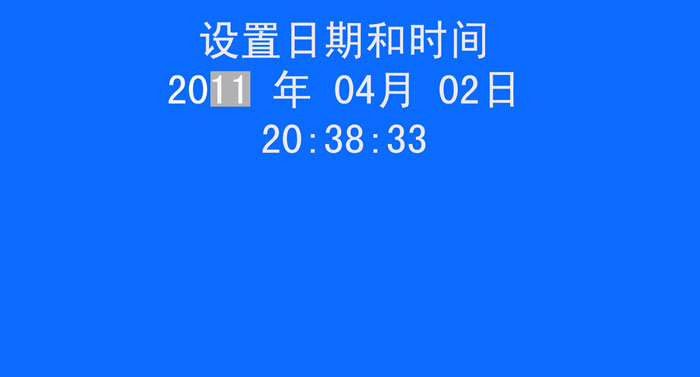

1.1 設置日期和時間子菜單

可以按“↑”、“↓”鍵設置日期，按“確定”鍵光標閃爍，輸入所需數字，再按“確定”鍵，例如當前設置“年”，設置好以后只需要按“↓”鍵，光標將停在“月”上，就可以設置月份。時間設置好以后，按“↓”鍵即可設置時間，如圖所示：

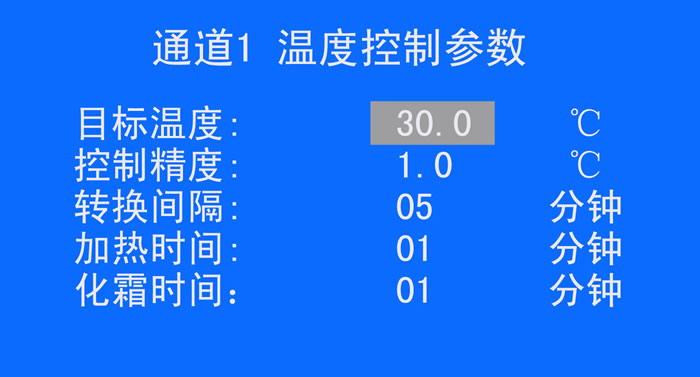

1.2 控制參數設置

以通道1為例，目標溫度的單位是℃，控制精度的單位也是℃。目標溫度和控制精度的含義是：若當前溫度小于目標溫度和控制精度，且允許該路信號輸出，則輸出加熱信號；若當前溫度大于目標溫度和控制精度，且允許該路信號輸出，則輸出制冷信號。轉換間隔的單位是分鐘，表示加熱之后必須過該時間后才允許輸出制冷信號，反之亦然?！凹訜釙r(shí)間”、“化霜時間”可分別設置相應的控制時間，單位是分鐘。 “目標溫度”、“控制精度”、“轉換間隔”可以直接按數字鍵輸入。

1.3 濕度設置子菜單

濕度參數設置與溫度參數設置類似，不同的地方是沒有化霜時間，但是多了一項“停頓時間”設置，“停頓時間”的單位是分鐘。

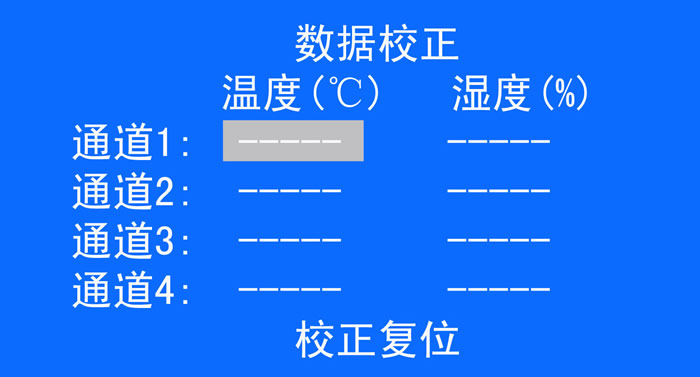

1.4 數據校正

溫濕度校正功能，可以通過↑”、“↓”鍵微調各路溫濕度。

2、USB數據提取界面

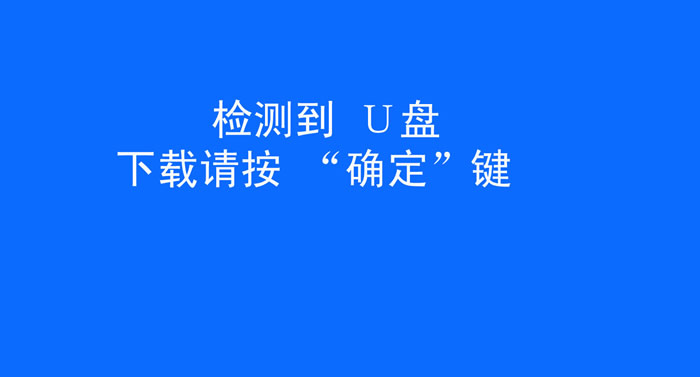

操作方法：插入U(xiǎn)盤，系統出現檢測到U盤界面（如圖2.1）按鍵盤上的“確定”鍵，等待兩分鐘，系統自動返回儀表主工作界面，拔出U盤。U盤中會生成一個文件名為“DATA.TXT”文檔（如圖2.2）。

圖2.1

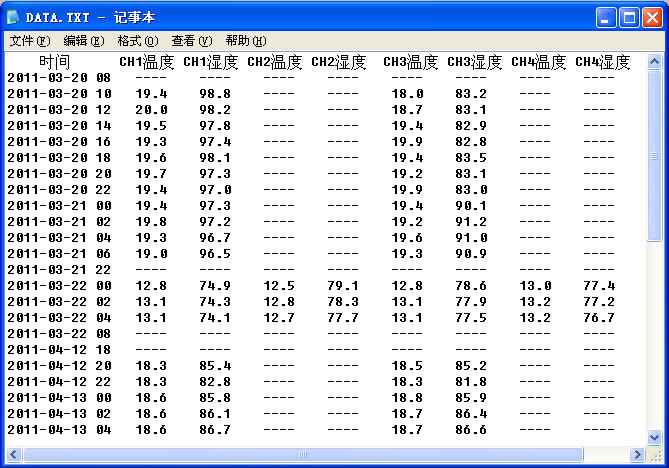

圖2.2

四、售后服務說明：

1、保修范圍和方式：

在客戶購買設備壹個月內包換，壹年內免費維修。壹年后公司提供終身售后維修服務，只收取基本維修費用 (包括更換配件、人工費)。

2、非保修范圍：

①、不能出示相關票據和保修卡。

②、未按照要求安裝、使用造成設備損壞。

③、設備因意外因素或人為而損壞的，如機械破壞、摔壞、保養不當造成損壞等。

④、設備經過非我公司授權人員修理或拆裝。

⑤、由于天災(地震、水災、火災、雷擊等)不可抗拒的因素導致設備故障。
